La polyvalence et la capacité d’adaptation d’Omniablok en font un module universel à toute Configuration de toiture ou d’installation.

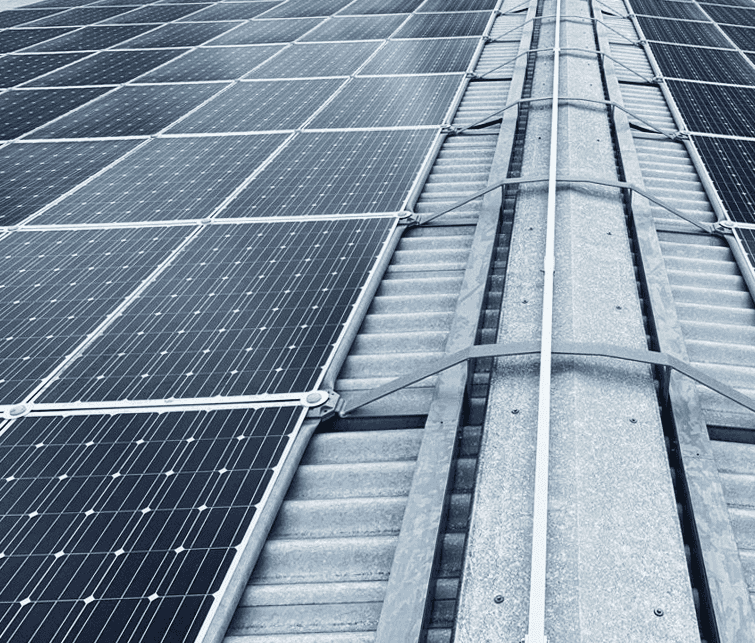

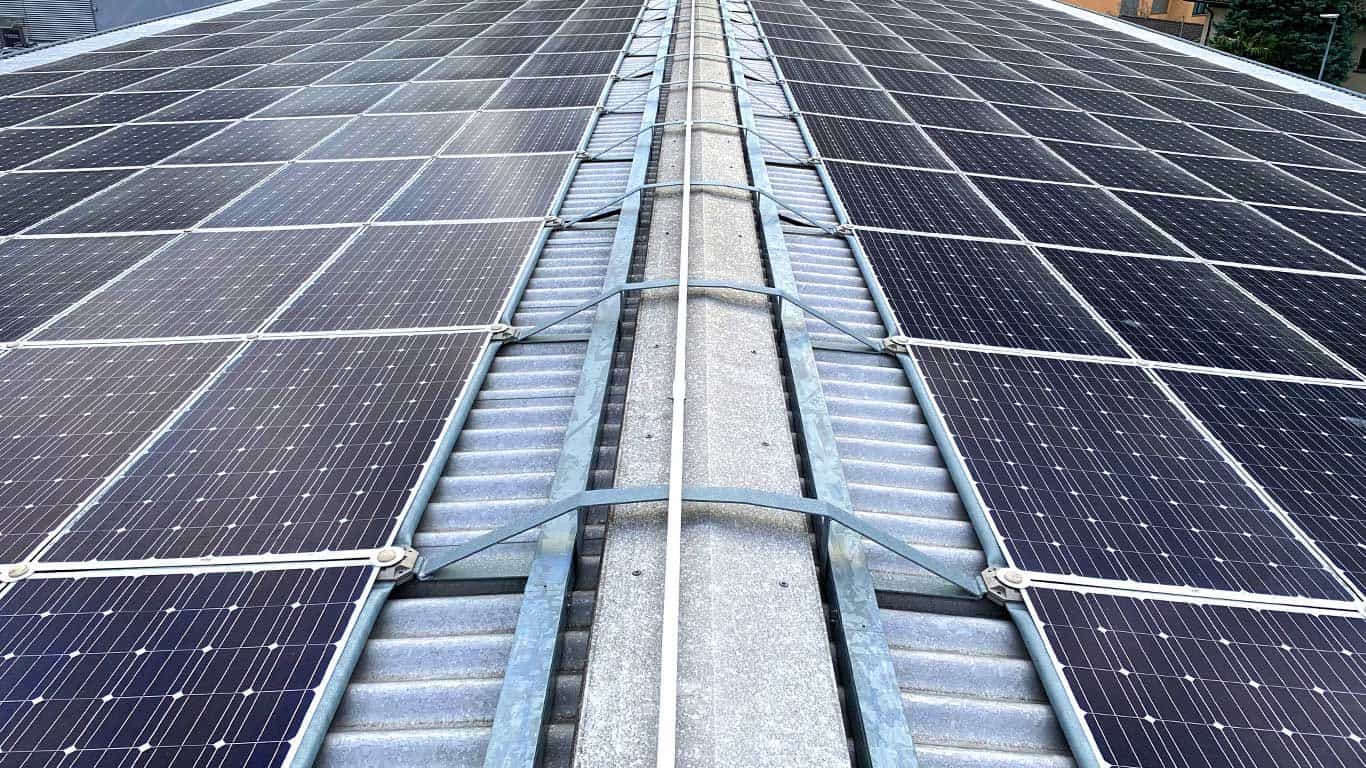

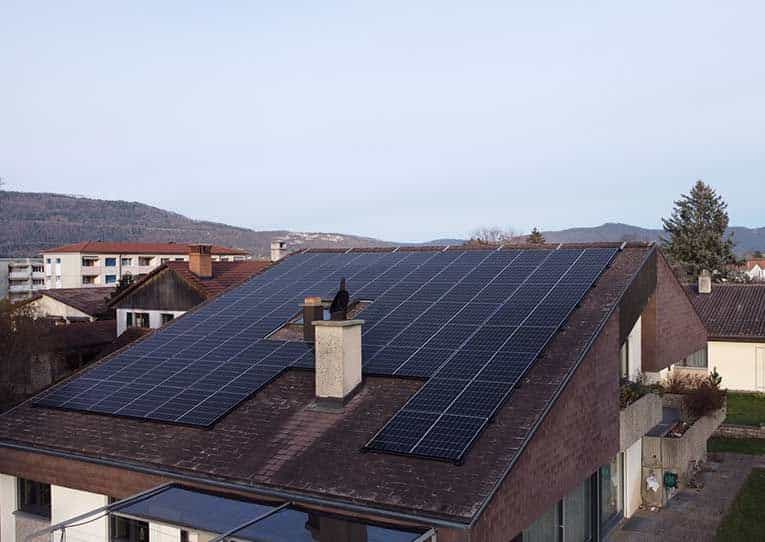

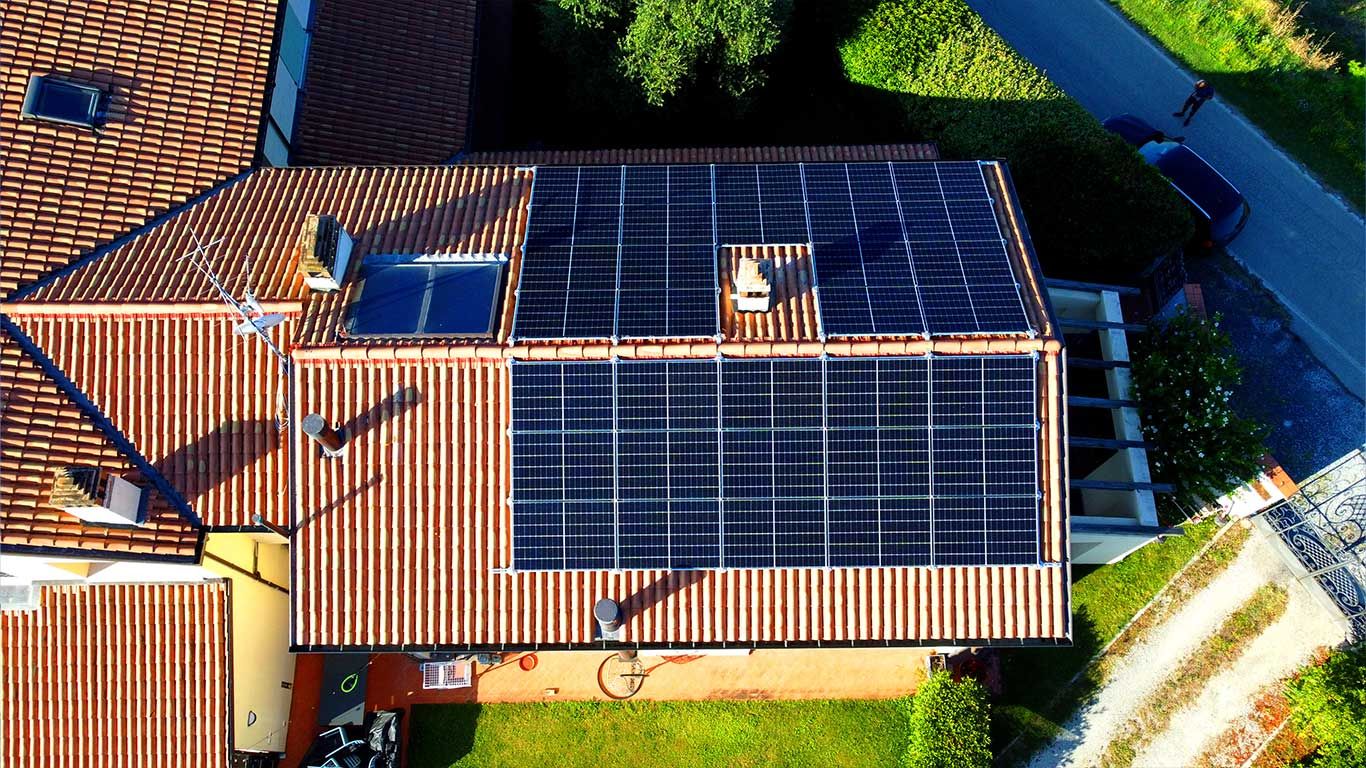

Structures pour panneaux solaires sur toit en pente

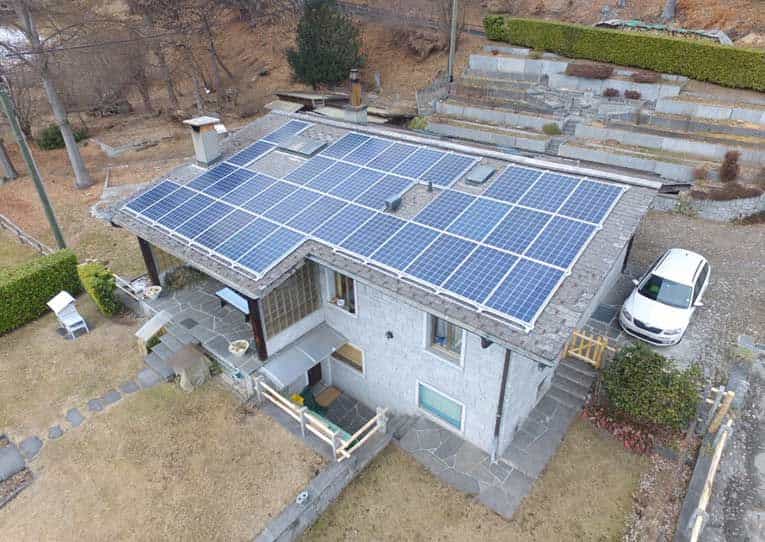

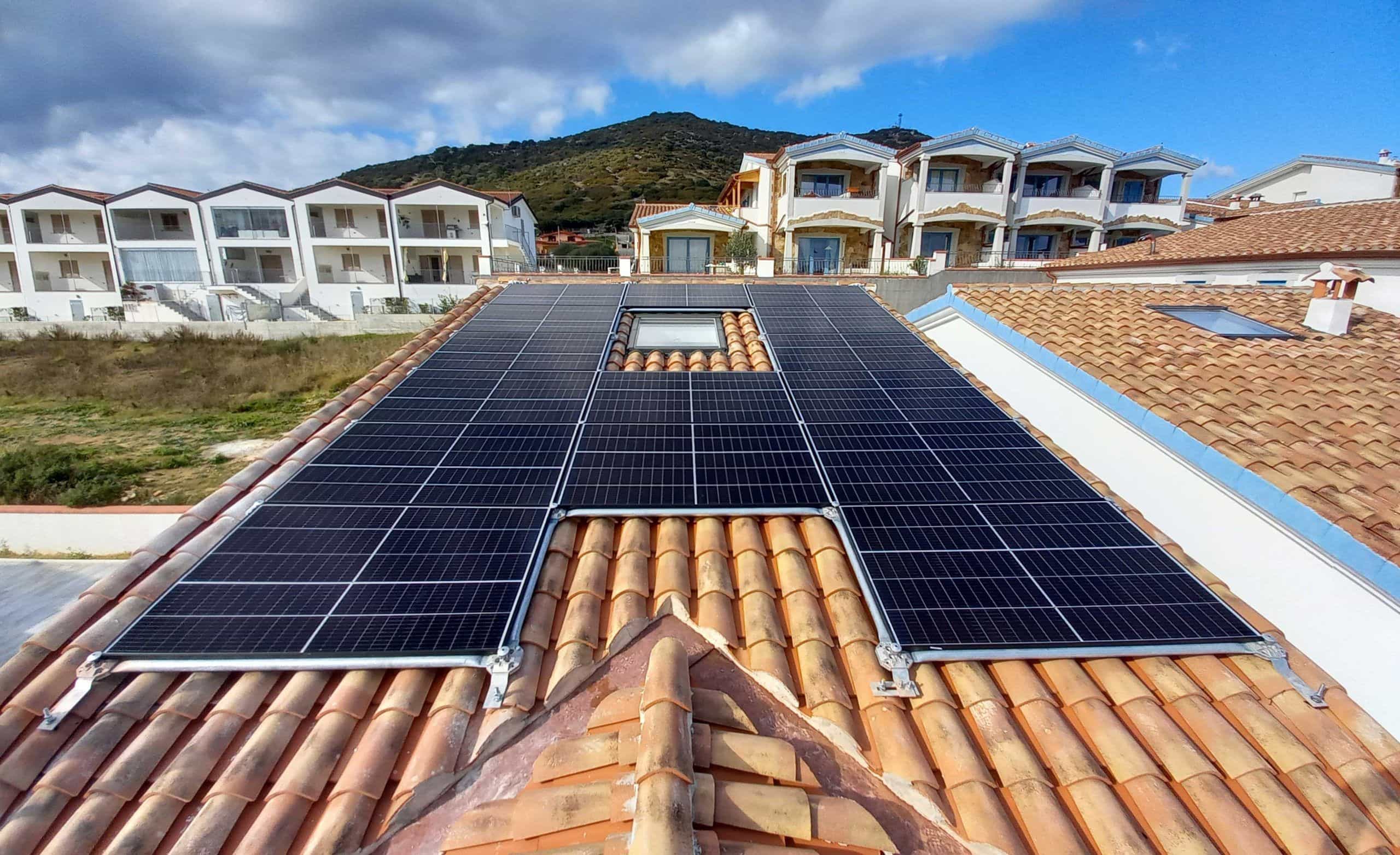

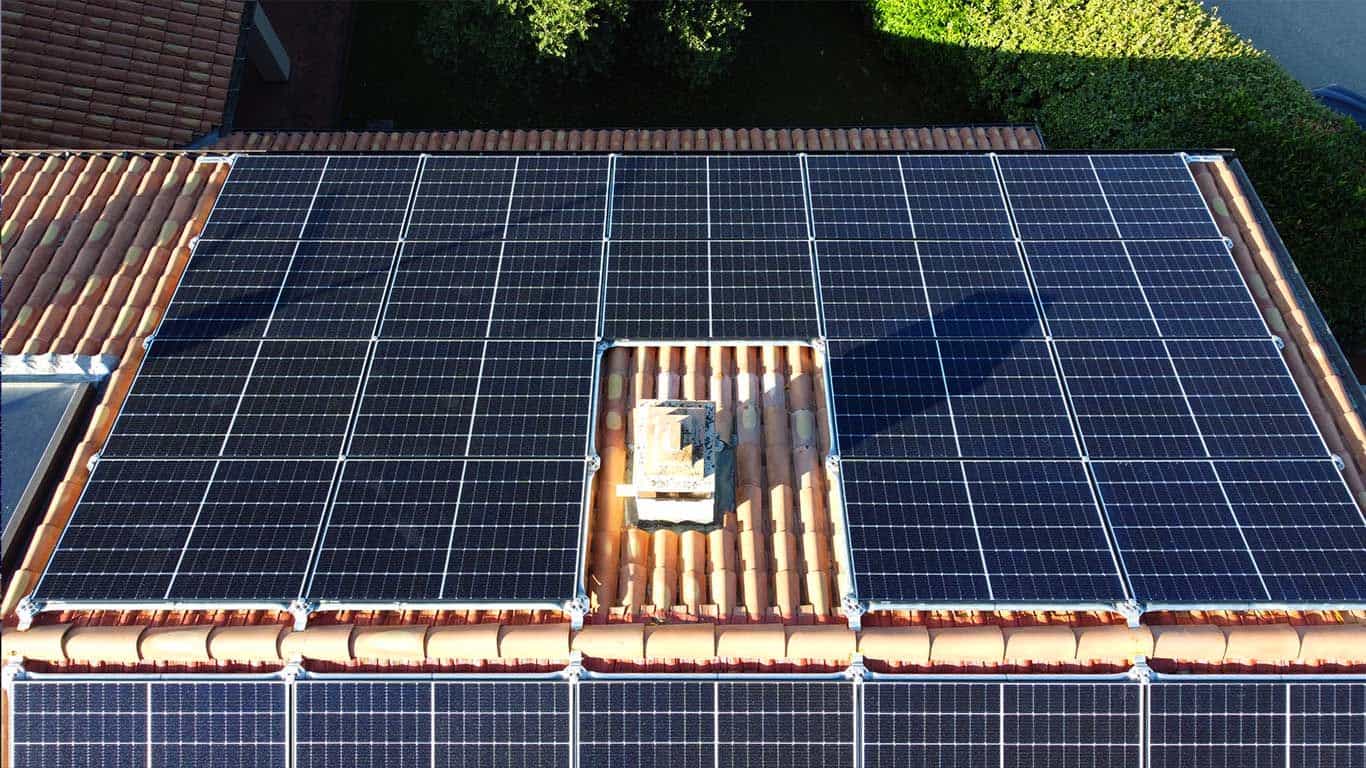

Double pente

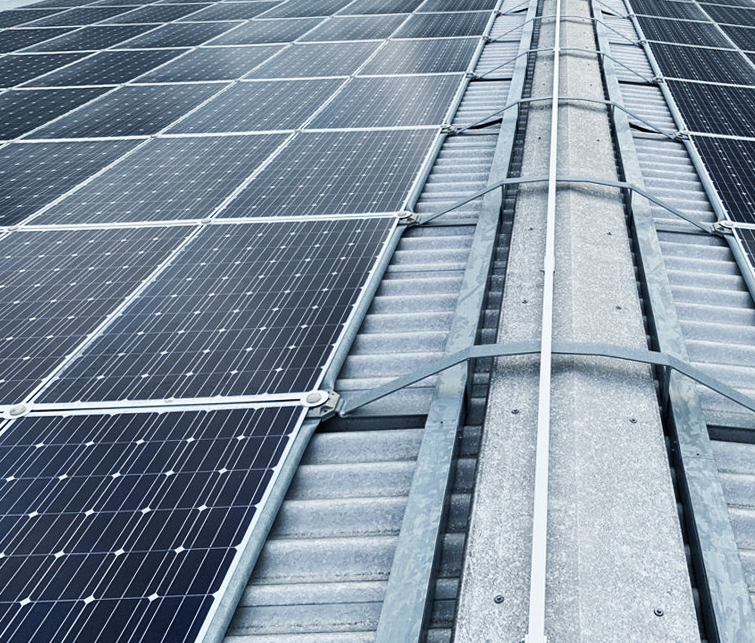

Le système Omniablok conçu pour les toits en pente est un réseau maillé entièrement interconnecté, fabriqué sur mesure en fonction des dimensions des panneaux solaires. La structure repose sur les pentes du toit avec un poids d’environ 6,5 kg/m2, et est fixée au faîtage pour minimiser tout risque d’infiltration, ainsi qu’à quelques points le long de la partie inférieure de la pente.
Diminution du risque d’infiltrations
Seulement 6,5 Kg/m²
Possibilité de marcher sur les cadres
Aucun risque d’erreur
Adaptée à votre toit
Structures pour panneaux solaires sur toit en pente

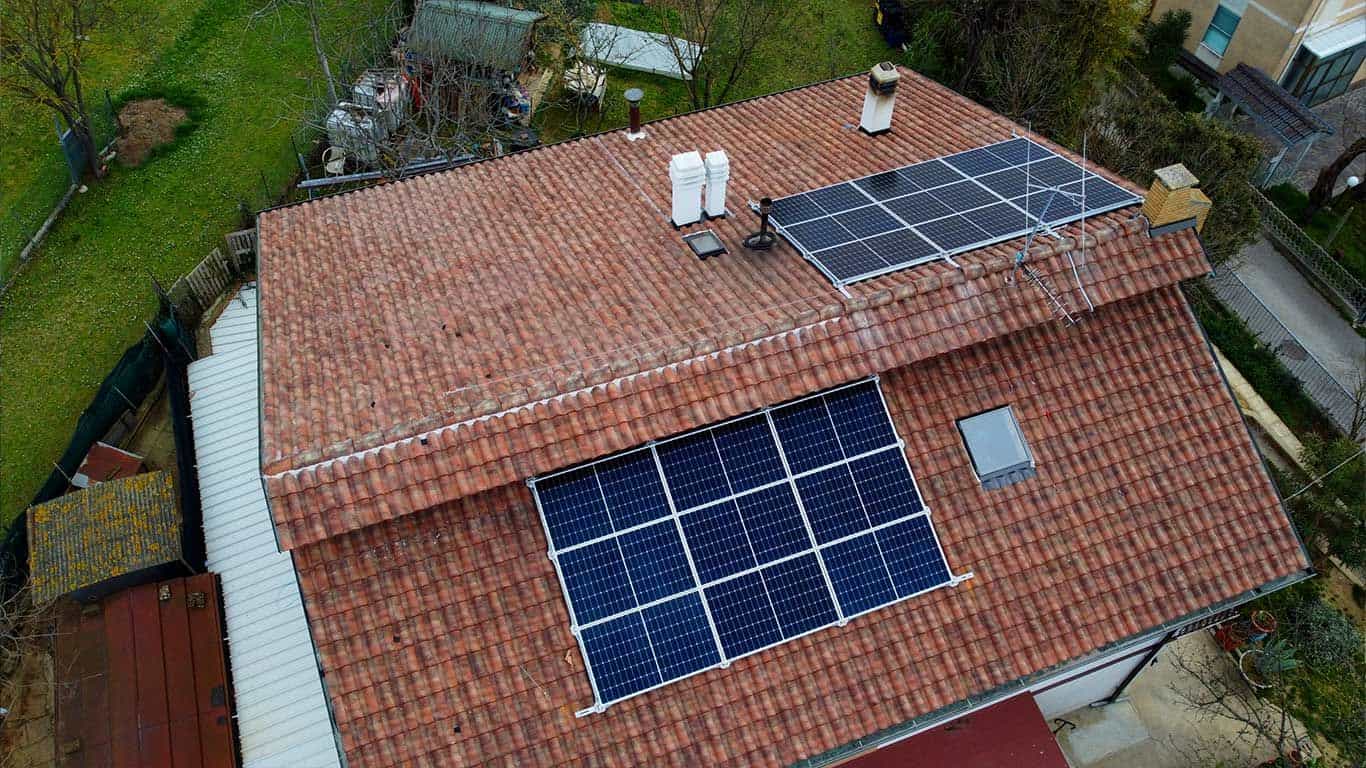

Pente simple
Chaque pente est conçue en fonction des caractéristiques spécifiques du toit et fabriquée sur mesure en fonction des dimensions du panneau solaires. Le montage du système est rapide et simple, ne requiert aucune formation particulière de l’opérateur; les rares fixations nécessaires pour assurer la stabilité se limitent au faîtage et à l’extrémité basse de la structure.
Réduction du risque d’infiltrations
Seulement 6,5 Kg/m²
Possibilité de marcher sur les cadres
Aucun risque d’erreur
Adaptée à votre toit

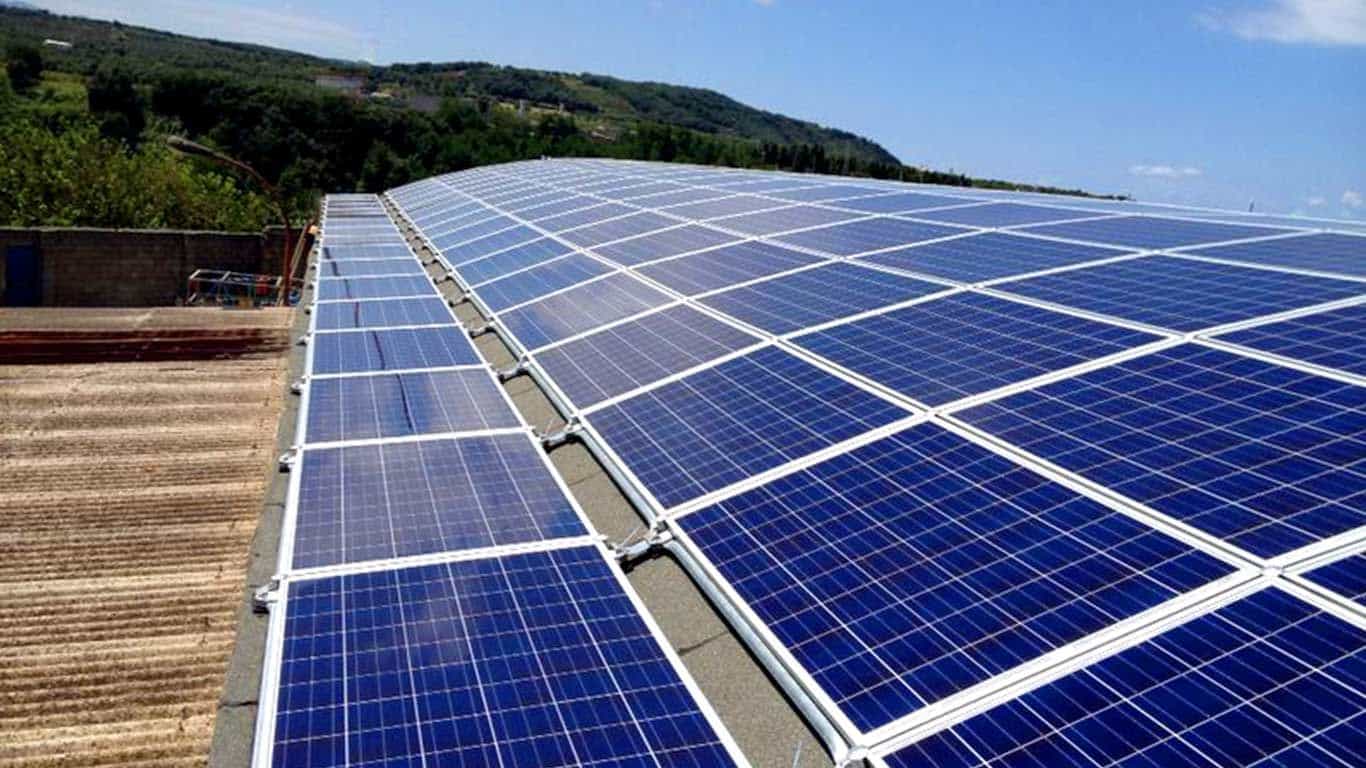

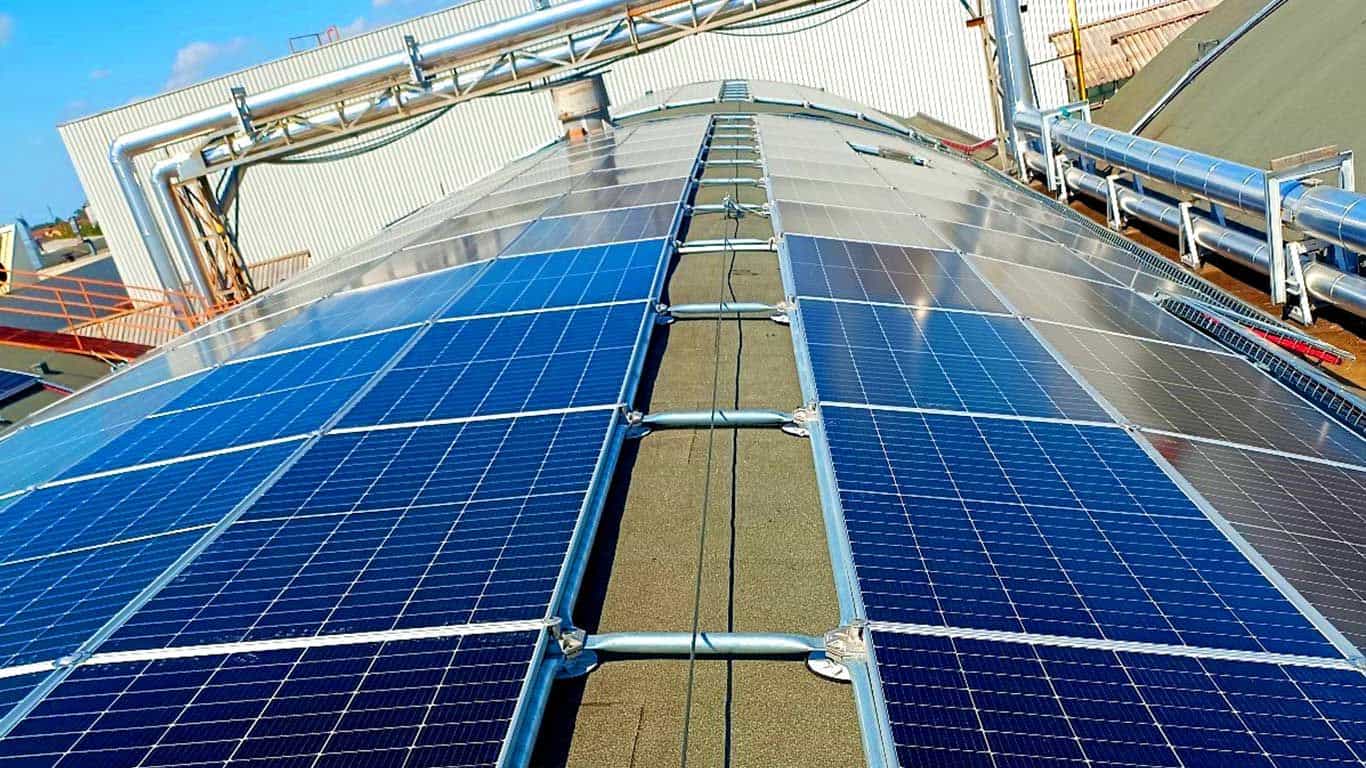

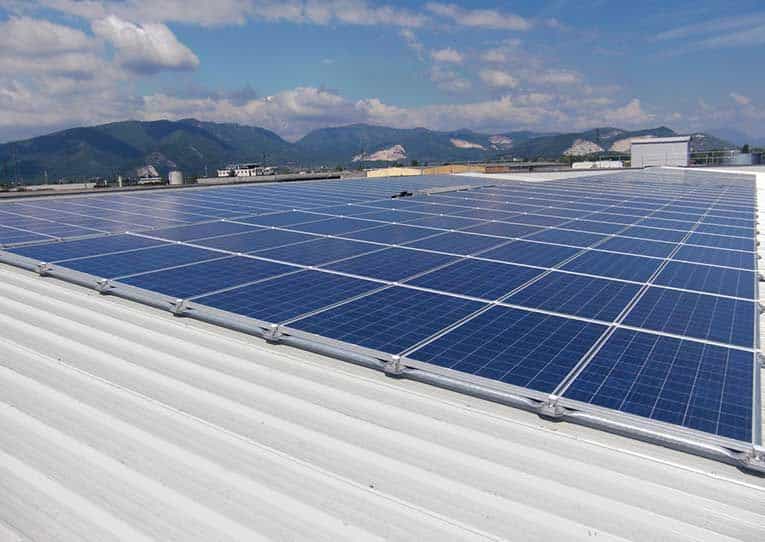

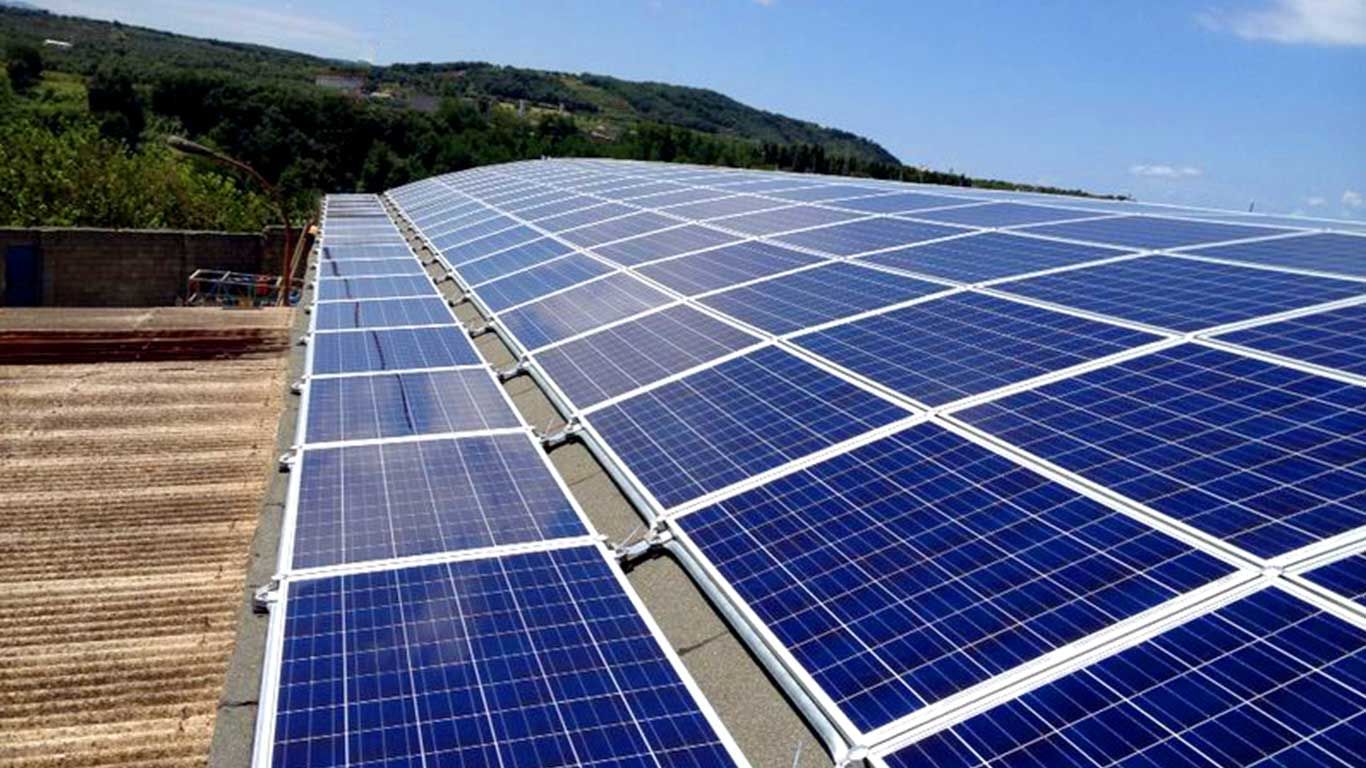

Structures pour panneaux solaires sur Toiture en Berceau

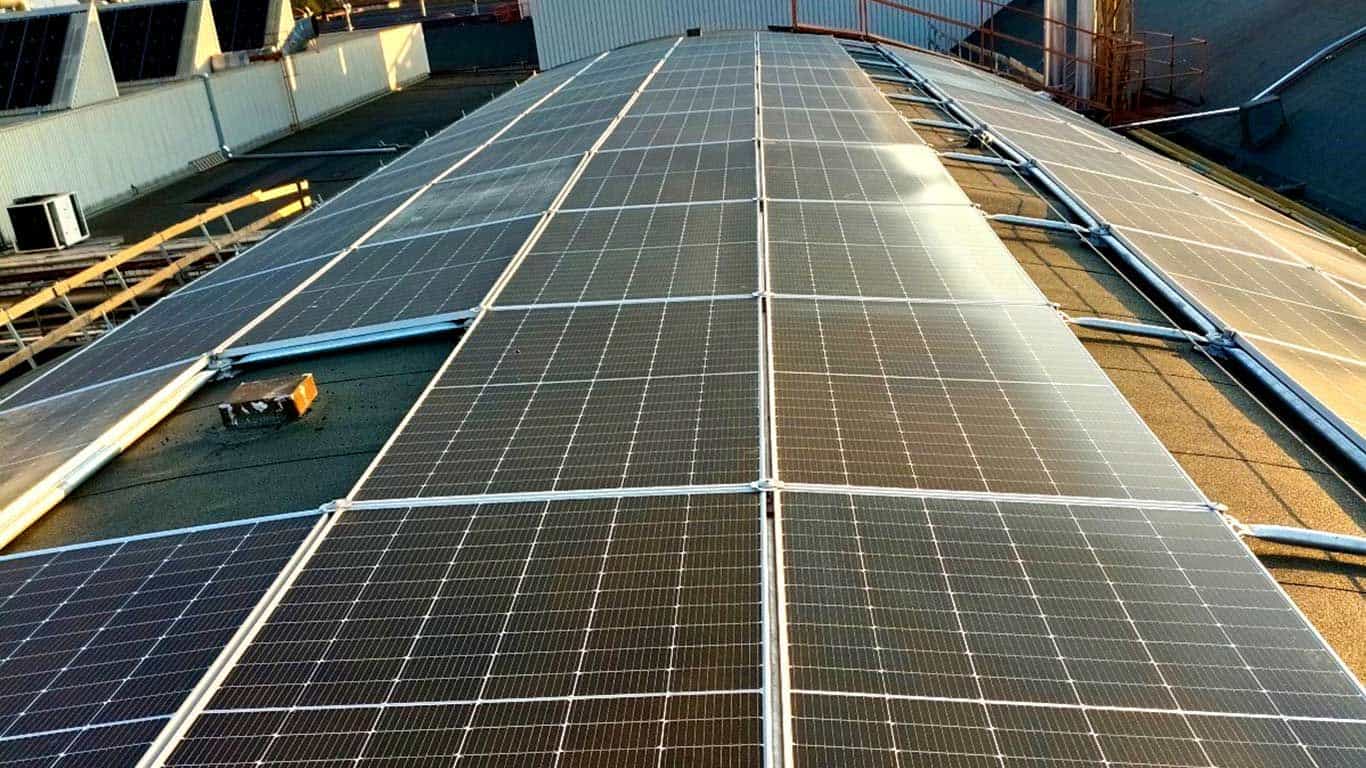

Conçu en fonction du rayon de courbure du toit, le système Omniablok pour toiture en berceau est fixé aux deux extrémités avec des supports spécifiques ou via des chaînes en acier mises en tension.
La couverture est préservée en plaçant une plaque en fibre de verre ou un pied de type K sous la fusion d’aluminium Omniablok.
Réduction du risque d’infiltrations
Seulement 6,5 Kg/m²
Sans risque de casse
Entièrement adaptable
Aucun risque d’erreur

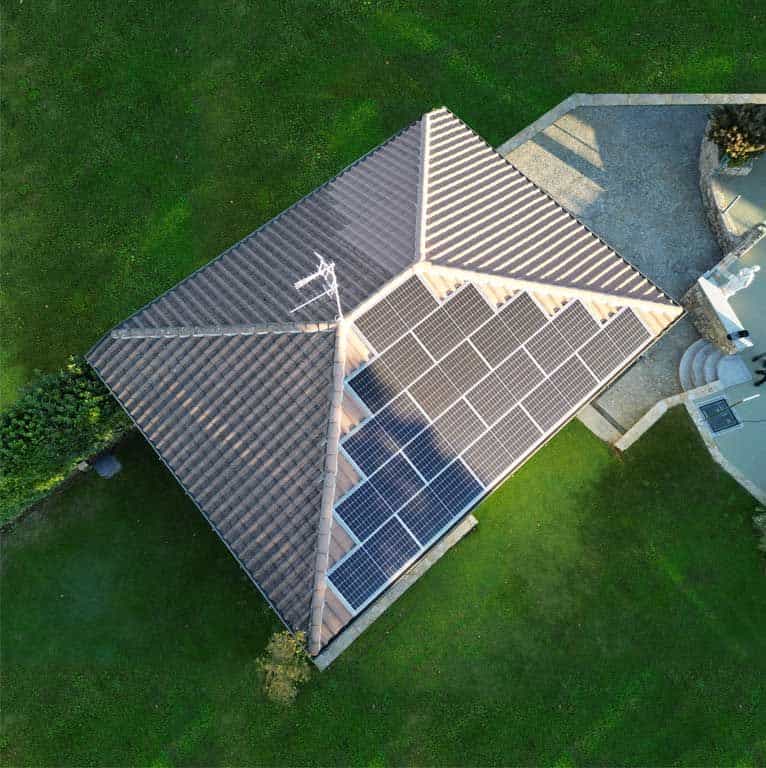

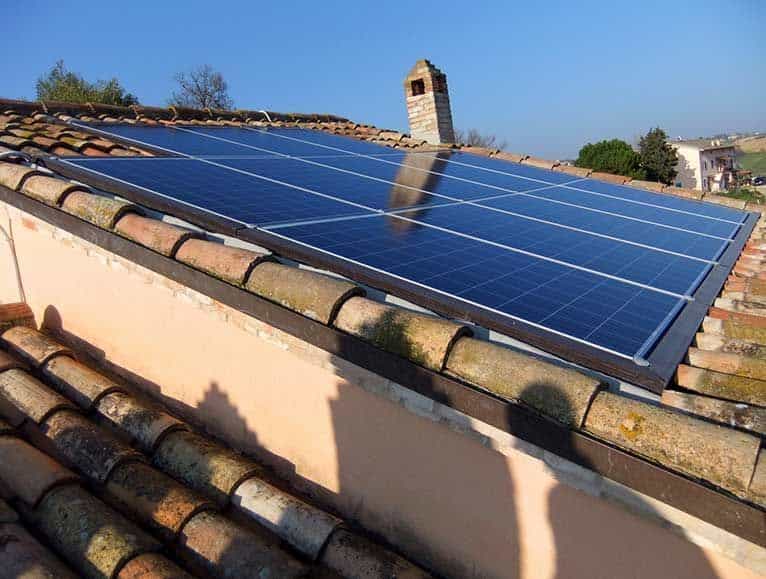

Structures pour panneaux solaires sur Toit Intégré

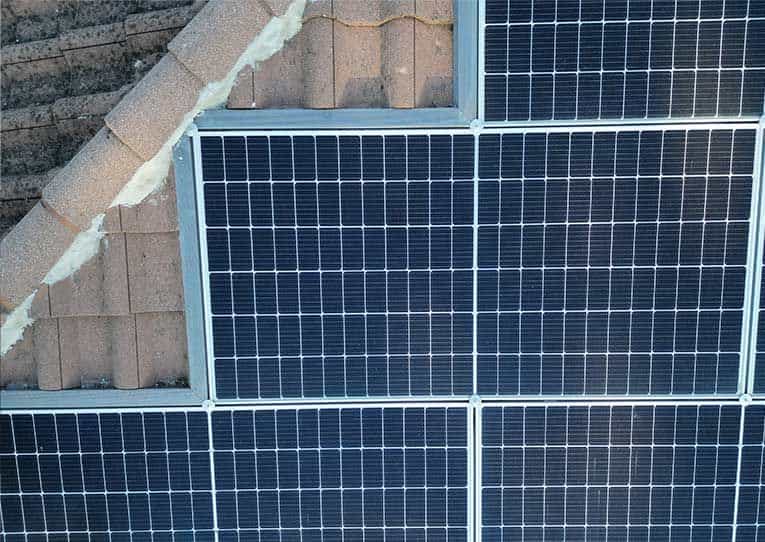

Lorsque l’installation requiert le retrait des tuiles du toit, le cadre Omniablok est muni d’un profil périphérique de compensation constitué d’une fine tôle perforée en acier, favorisant l’aération des panneaux solaires et prévenant la formation de nids d’animaux.
Entièrement adaptable
Par oiseaux ou autres animaux
Intégration structurelle
Optimisation de la ventilation
Assistance technique

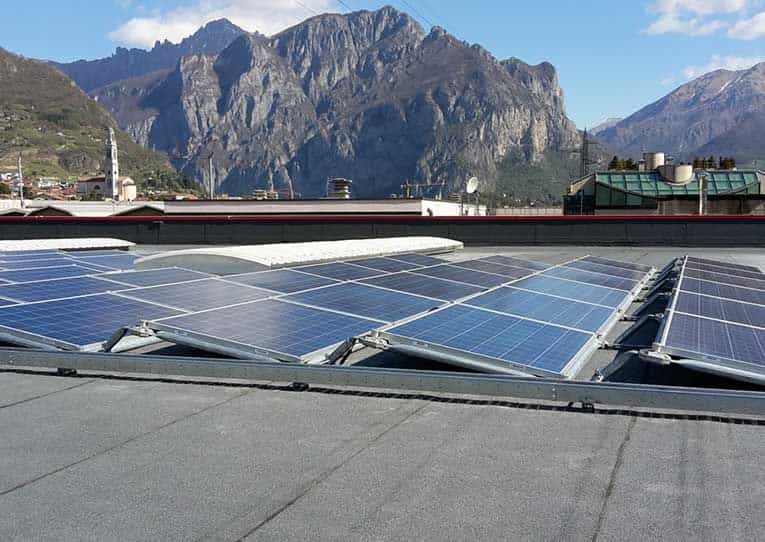

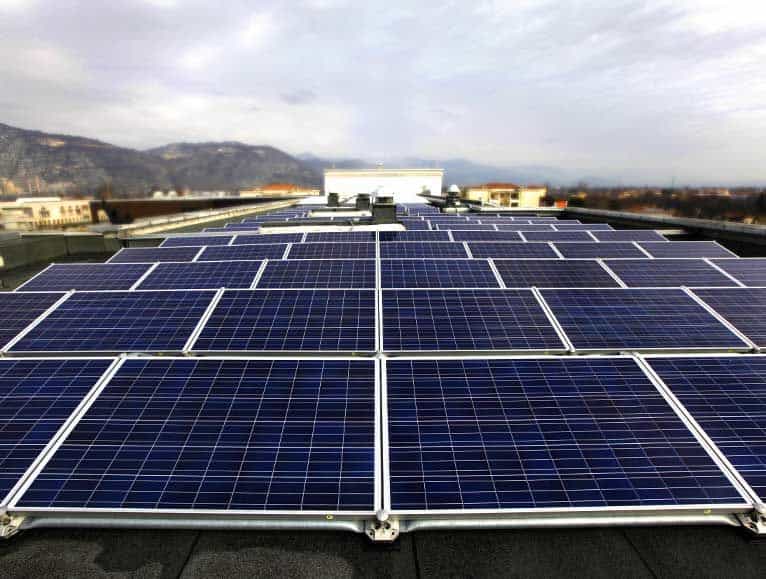

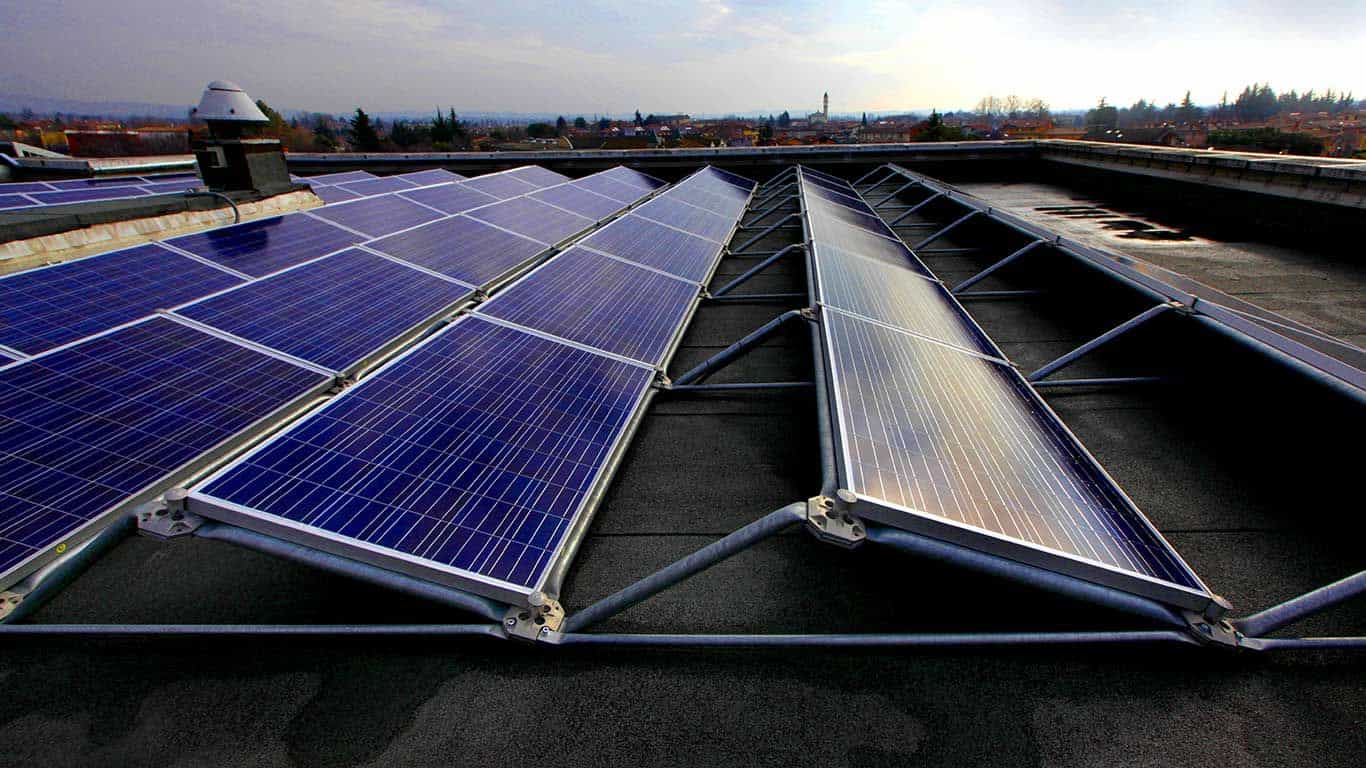

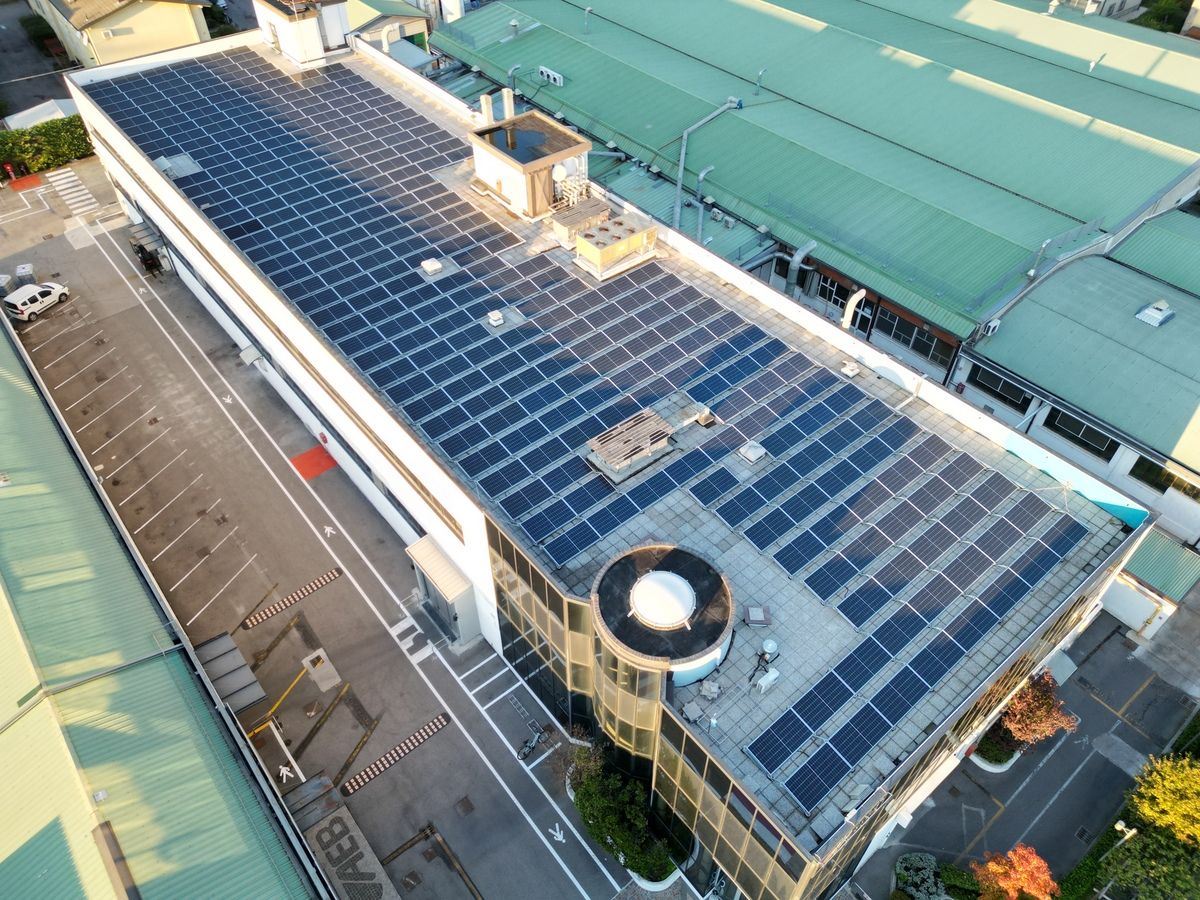

Structures pour Panneaux Solaires sur Toit Plat exposé au Sud

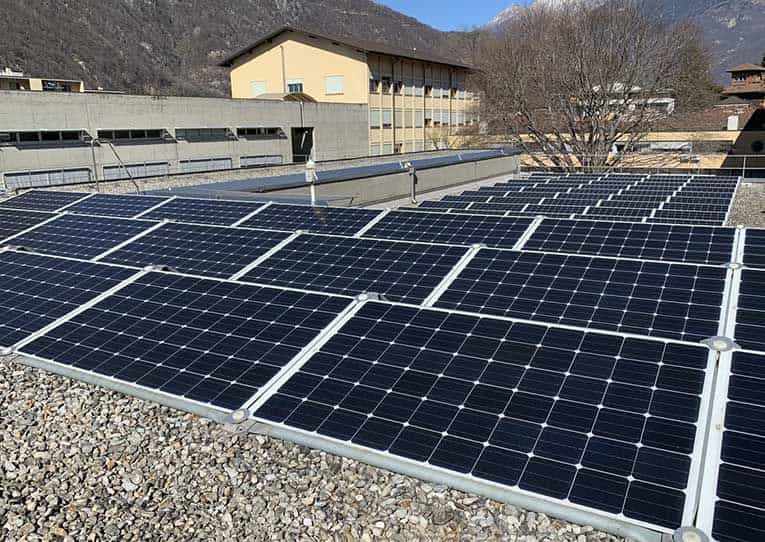

En appui complet sur la couverture le système Omniablok convient également aux surfaces planes, formant une seule structure connectée avec un poids d’environ 9,8 Kg/m². Avec une orientation sud ou est-ouest, ce système permet d’ajuster l’inclinaison des panneaux selon vos besoins, et un léger coussin de caoutchouc est placé sous chaque fusion pour protéger la couverture.
Sur le garde-corps périphérique
Poids de seulement 9,8 kg/m2
Ou poids supplémentaires
De 0° à 25°
Aucun risque d’erreur

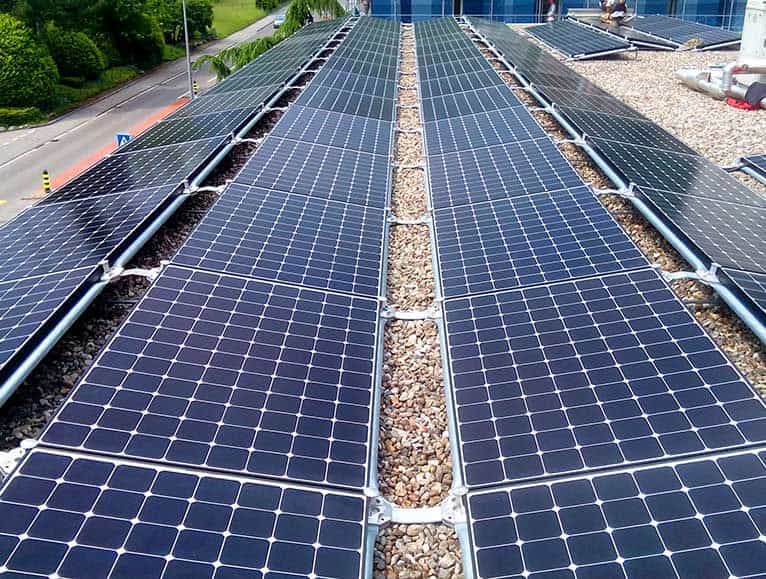

Structures pour panneaux solaires sur Toit Plat Est-Ouest

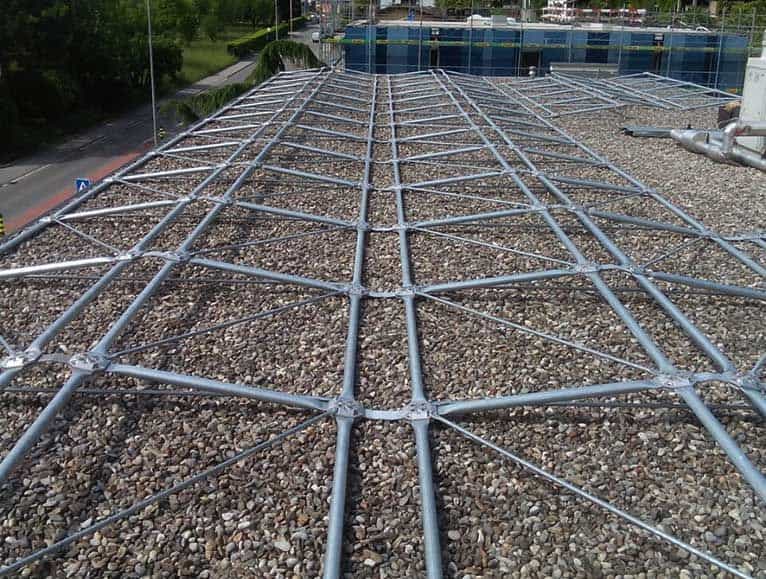

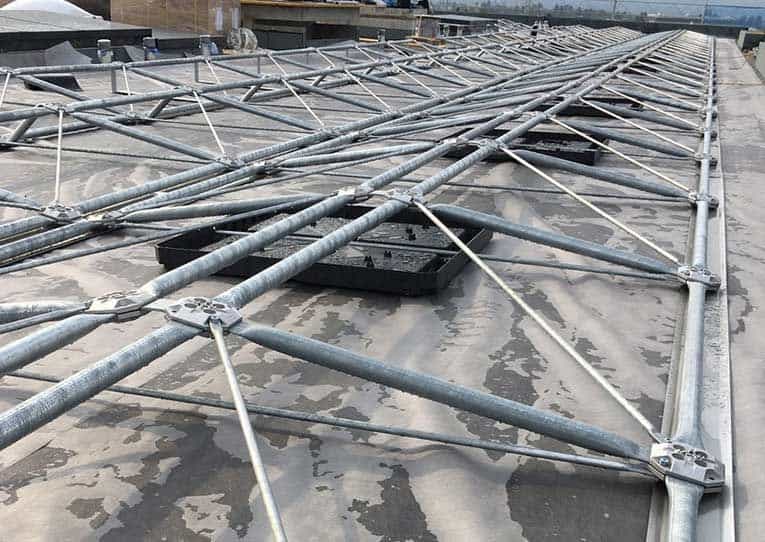

Un des grands avantages du système Omniablok pour toit plat réside dans le faible poids par mètre carré : de nombreux planchers, en particulier ceux de constructions anciennes, ne peuvent pas supporter le poids de lests en béton, donc la structure Omniablok, formant un réseau maillé entièrement connecté qui ne nécessite pas l’utilisation de lests, s’avère parfaite pour ce type d’application. La fixation se fait aux extrémités via des chaînes en acier tendues.
Garde-corps périphérique
Poids de seulement 9,8 kg/m2
Ou poids supplémentaires
De 0° à 25°
Sans risque d’erreur
